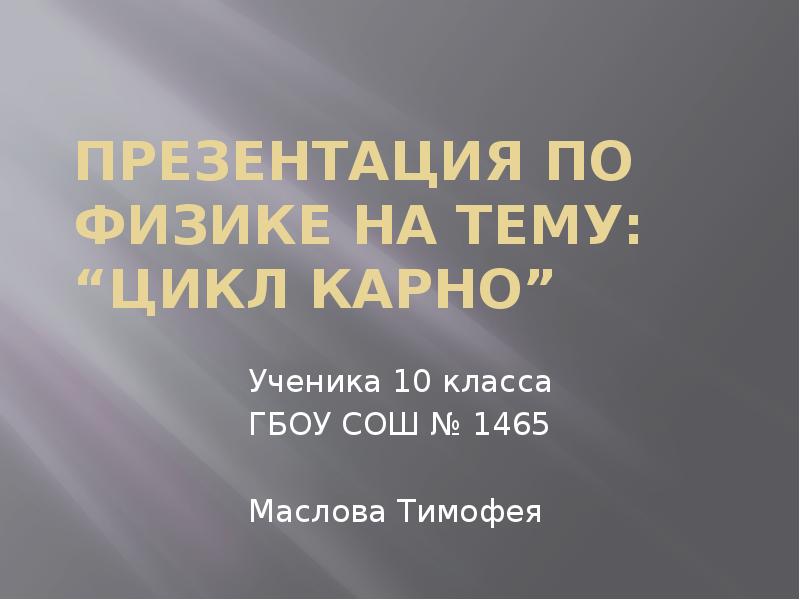

Презентация по физике на тему: ” Цикл Карно ” Ученика 10 класса ГБОУ СОШ № 1465 Маслова Тимофея
Слайд 2
Французский физик и математик Сади Карно (1796 – 1832)
Слайд 3

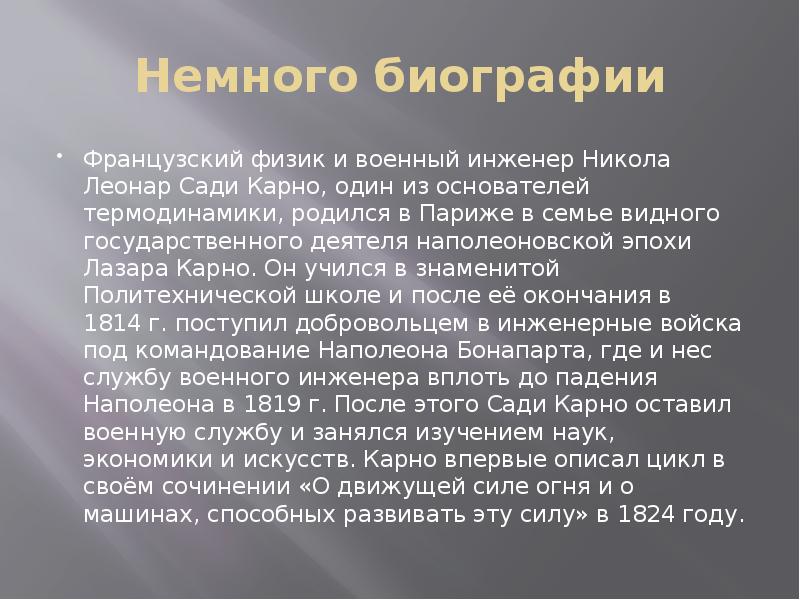

Немного биографии Французский физик и военный инженер Никола Леонар Сади Карно, один из основателей термодинамики, родился в Париже в семье видного государственного деятеля наполеоновской эпохи Лазара Карно. Он учился в знаменитой Политехнической школе и после её окончания в 1814 г. поступил добровольцем в инженерные войска под командование Наполеона Бонапарта, где и нес службу военного инженера вплоть до падения Наполеона в 1819 г. После этого Сади Карно оставил военную службу и занялся изучением наук, экономики и искусств. Карно впервые описал цикл в своём сочинении «О движущей силе огня и о машинах, способных развивать эту силу» в 1824 году.
Слайд 4

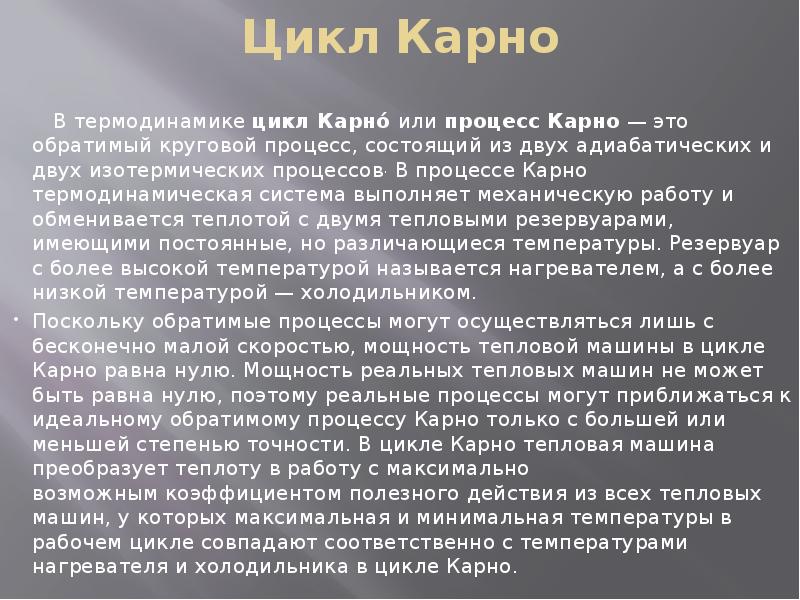

Цикл Карно В термодинамике цикл Карно́ или процесс Карно – это обратимый круговой процесс, состоящий из двух адиабатических и двух изотермических процессов . В процессе Карно термодинамическая система выполняет механическую работу и обменивается теплотой с двумя тепловыми резервуарами, имеющими постоянные, но различающиеся температуры. Резервуар с более высокой температурой называется нагревателем, а с более низкой температурой – холодильником. Поскольку обратимые процессы могут осуществляться лишь с бесконечно малой скоростью, мощность тепловой машины в цикле Карно равна нулю. Мощность реальных тепловых машин не может быть равна нулю, поэтому реальные процессы могут приближаться к идеальному обратимому процессу Карно только с большей или меньшей степенью точности. В цикле Карно тепловая машина преобразует теплоту в работу с максимально возможным коэффициентом полезного действия из всех тепловых машин, у которых максимальная и минимальная температуры в рабочем цикле совпадают соответственно с температурами нагревателя и холодильника в цикле Карно.
Слайд 5

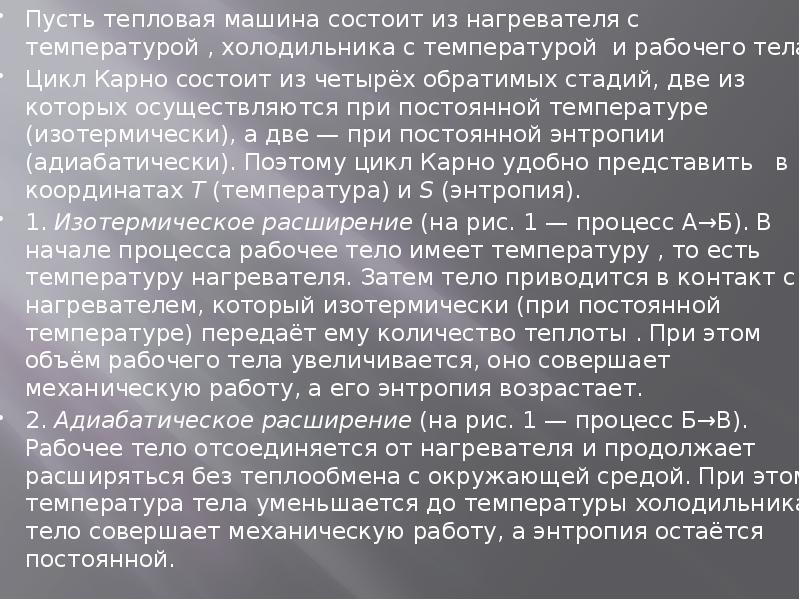

Пусть тепловая машина состоит из нагревателя с температурой , холодильника с температурой и рабочего тела. Цикл Карно состоит из четырёх обратимых стадий, две из которых осуществляются при постоянной температуре (изотермически), а две – при постоянной энтропии ( адиабатически ). Поэтому цикл Карно удобно представить в координатах T (температура) и S (энтропия). 1. Изотермическое расширение (на рис. 1 – процесс A→Б). В начале процесса рабочее тело имеет температуру , то есть температуру нагревателя. Затем тело приводится в контакт с нагревателем, который изотермически (при постоянной температуре) передаёт ему количество теплоты . При этом объём рабочего тела увеличивается, оно совершает механическую работу, а его энтропия возрастает. 2. Адиабатическое расширение (на рис. 1 – процесс Б→В). Рабочее тело отсоединяется от нагревателя и продолжает расширяться без теплообмена с окружающей средой. При этом температура тела уменьшается до температуры холодильника , тело совершает механическую работу, а энтропия остаётся постоянной.
Слайд 6
3. Изотермическое сжатие (на рис. 1 – процесс В→Г). Рабочее тело, имеющее температуру , приводится в контакт с холодильником и начинает изотермически сжиматься под действием внешней силы, отдавая холодильнику количество теплоты . Над телом совершается работа, его энтропия уменьшается. 4. Адиабатическое сжатие (на рис. 1 – процесс Г→А). Рабочее тело отсоединяется от холодильника и сжимается под действием внешней силы без теплообмена с окружающей средой. При этом его температура увеличивается до температуры нагревателя, над телом совершается работа, его энтропия остаётся постоянной.
Слайд 7
КПД тепловой машины Карно Количество теплоты, полученное рабочим телом от нагревателя при изотермическом расширении, равно Аналогично , при изотермическом сжатии рабочее тело отдаёт холодильнику количество теплоты Отсюда коэффициент полезного действия тепловой машины Карно равен
Слайд 8

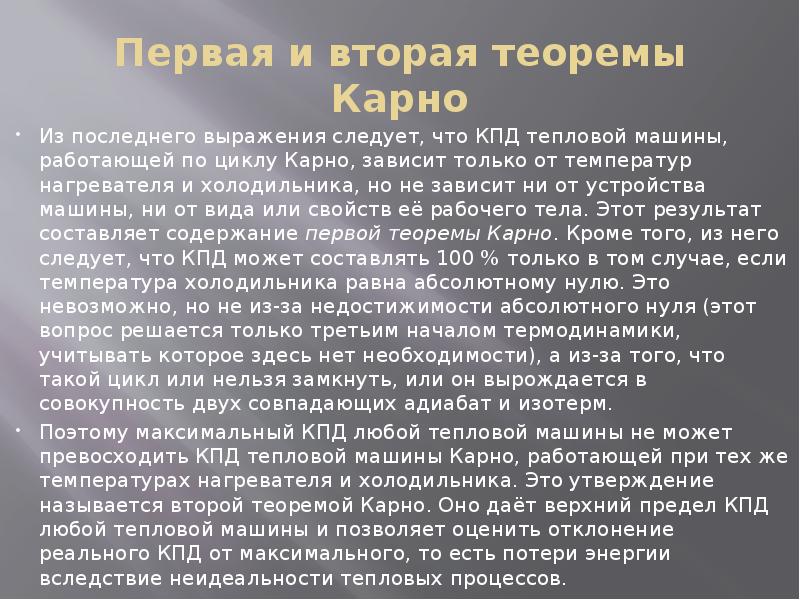

Первая и вторая теоремы Карно Из последнего выражения следует, что КПД тепловой машины, работающей по циклу Карно, зависит только от температур нагревателя и холодильника, но не зависит ни от устройства машины, ни от вида или свойств её рабочего тела. Этот результат составляет содержание первой теоремы Карно . Кроме того, из него следует, что КПД может составлять 100 % только в том случае, если температура холодильника равна абсолютному нулю. Это невозможно, но не из-за недостижимости абсолютного нуля (этот вопрос решается только третьим началом термодинамики, учитывать которое здесь нет необходимости), а из-за того, что такой цикл или нельзя замкнуть, или он вырождается в совокупность двух совпадающих адиабат и изотерм. Поэтому максимальный КПД любой тепловой машины не может превосходить КПД тепловой машины Карно, работающей при тех же температурах нагревателя и холодильника. Это утверждение называется второй теоремой Карно. Оно даёт верхний предел КПД любой тепловой машины и позволяет оценить отклонение реального КПД от максимального, то есть потери энергии вследствие неидеальности тепловых процессов.
Слайд 9
Для того чтобы цикл был обратимым, в нём должна быть исключена передача теплоты при наличии разности температур, иначе нарушается условие адиабатичности процесса. Поэтому передача теплоты должна осуществляться либо в изотермическом процессе (как в цикле Карно), либо в эквидистантном процессе (обобщённый цикл Карно или, для примера, его частный случай цикл Брайтона). Для того чтобы менять температуру рабочего тела от температуры нагревателя до температуры холодильника и обратно, необходимо использовать либо адиабатические процессы (они идут без теплообмена и, значит, не влияют на энтропию), либо циклы с регенерацией тепла, при которых нет передачи тепла при разности температур. Мы приходим к выводу, что любой обратимый цикл может быть сведён к циклу Карно.
Источник
1 Цикл Карно Выполнил: Киселев Э.
2 Тепловые двигатели Тепловые двигатели – необходимый атрибут современной цивилизации. С их помощью вырабатывается около 80% электроэнергии. Без тепловых двигателей невозможно представить современный транспорт. В то же время повсеместное использование тепловых двигателей связано с отрицательным воздействием на окружающую среду. Тепловые двигатели – необходимый атрибут современной цивилизации. С их помощью вырабатывается около 80% электроэнергии. Без тепловых двигателей невозможно представить современный транспорт. В то же время повсеместное использование тепловых двигателей связано с отрицательным воздействием на окружающую среду.
3 Замкнутый цикл Для непрерывного совершения механической работы термодинамический цикл теплового двигателя должен быть замкнутым. Замкнутый процесс (цикл) – совокупность термодинамических процессов, в результате которых система возвращается в исходное состояние.
4 КПД замкнутого цикла Замкнутые (круговые) процессы используются при работе всех тепловых машин: двигателей внутреннего сгорания, паровых и газовых турбин, холодильных машин. Для оценки эффективности преобразования внутренней энергии газа в механическую работу, совершаемую за цикл, вводится КПД. КПД – отношение работы, совершаемой двигателем за цикл, к количеству теплоты, полученному от нагревателя: η=A/Q 1
5 КПД В циклическом тепловом двигателе нельзя преобразовать в механическую работу все количество теплоты Q 1, получаемое от нагревателя. Некоторое количество теплоты IQ 2 I отдается холодильнику, поэтому работа, совершаемая двигателем за цикл, не может быть больше A= Q 1 – IQ 2 I.
6 Учитывая полученное равенство, выражение для КПД можно записать в виде η=(Q 1 – IQ 2 I)/Q 1
7 Цикл Карно Французский инженер Сади Карно, выясняя, при каком замкнутом процессе тепловой двигатель будет иметь максимальный КПД, предложил использовать цикл, состоящий из двух изотермических и двух адиабатных процессов. Выбор именно этих процессов обусловлен тем, что работа газа при изотермическом расширении совершается за счет внутренней энергии нагревателя, а при адиабатном процессе за счет внутренней энергии расширяющегося газа. В этом цикле исключен контакт тел с разной температурой, а значит, исключена теплопередача без совершения работы.
8
9 I стадия В процессе изотермического расширения (1-2) при температуре Т1 работа совершается за счет изменения внутренней энергии нагревателя, т. е. за счет подведения к газу количества теплоты Q1: A12= Q1
10 II стадия Охлаждение газа (перед сжатием 3-4) происходит при адиабатном расширении 2-3. Все изменение внутренней энергии ΔU23 при таком процессе (Q=0) преобразуется в механическую работу: A23=-ΔU23
11 III стадия Температура газа в результате адиабатного расширения 2-3 понижается до температуры холодильника Т 2
12 IV стадия Цикл завершается процессом адиабатного сжатия 4-1 (Q=0), при котором газ нагревается до температуры T 1.
13
14 Можно найти максимальное значение КПД тепловых двигателей, соответствующее циклу Карно: ηmax=(T1-T2)/T1
15
